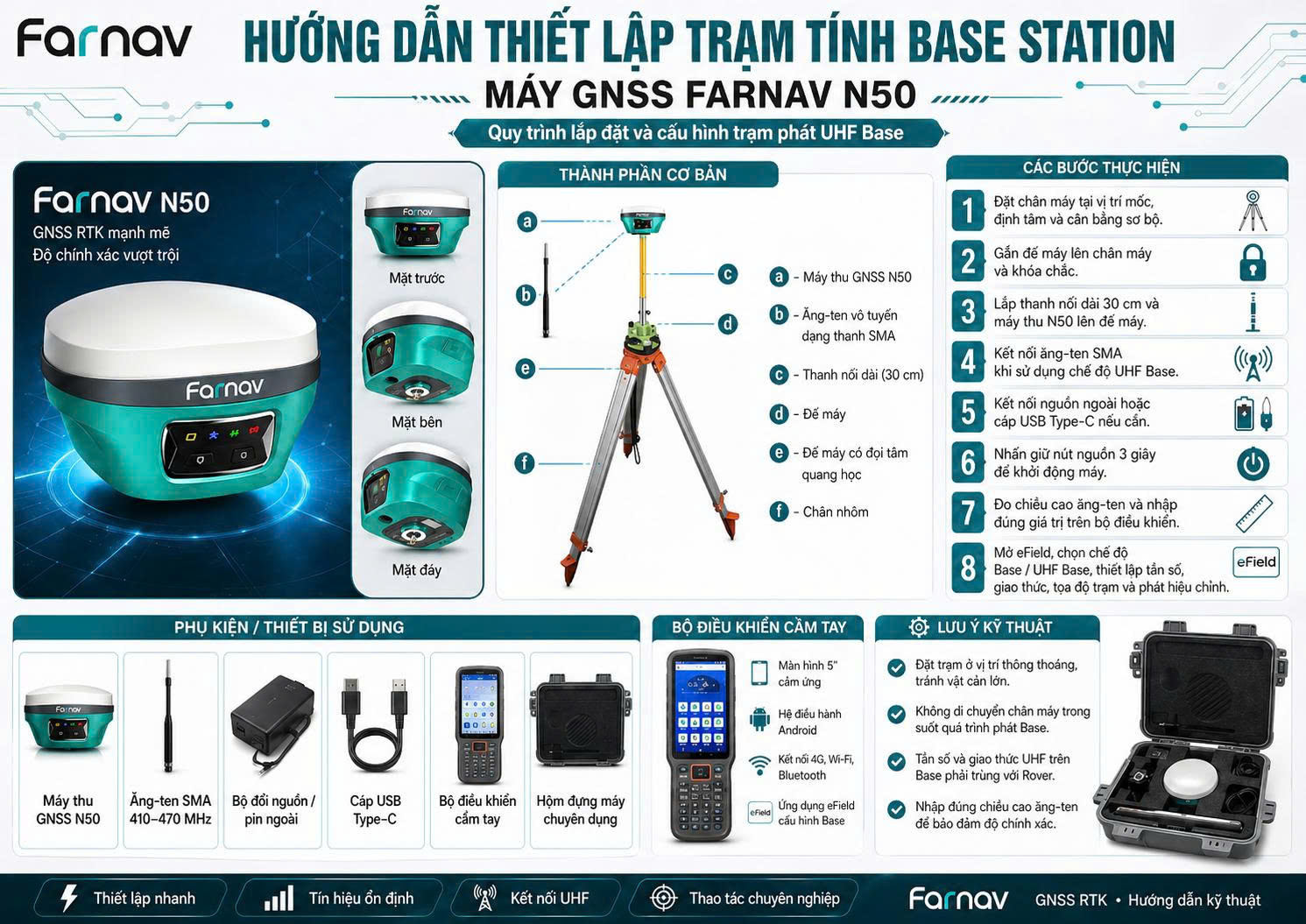

THIẾT LẬP TRẠM TĨNH BASE STATION – FARNAV N50

Trạm tĩnh Base Station được sử dụng để phát dữ liệu hiệu chỉnh RTK cho máy động Rover. Việc thiết lập đúng quy trình giúp bảo đảm tín hiệu ổn định, độ chính xác cao và hạn chế sai số trong quá trình đo đạc ngoài thực địa.

1. Thiết bị và phụ kiện cần chuẩn bị

2. Yêu cầu vị trí đặt trạm Base

Vị trí đặt trạm cần đáp ứng các điều kiện sau:

• • Nền đặt chân máy phải chắc chắn, ít rung động.
• • Khu vực đặt máy nên thông thoáng, hạn chế che khuất bầu trời.
• • Tránh đặt gần tường cao, mái tôn, cột điện, trạm phát sóng, máy biến áp hoặc vật thể kim loại lớn.
• • Hạn chế đặt dưới tán cây dày, sát công trình cao tầng hoặc khu vực có phản xạ tín hiệu mạnh.
• • Khi phát UHF, nên đặt trạm ở vị trí cao, thoáng để tăng khả năng truyền tín hiệu đến Rover.
• • Không di chuyển chân máy, đế máy hoặc máy thu trong suốt quá trình đo.

---

3. Quy trình lắp đặt trạm Base

Bước 1: Đặt chân máy tại mốc

Đặt chân máy vào vị trí mốc cần thiết lập trạm. Điều chỉnh ba chân sao cho mặt chân máy tương đối cân bằng, đầu chân cắm chắc xuống nền.

Bước 2: Lắp đế máy

Gắn đế máy hoặc đế máy có dọi tâm quang học lên chân máy. Siết chặt vít khóa trung tâm để bảo đảm đế máy không bị xoay hoặc lỏng trong quá trình sử dụng.

Bước 3: Định tâm và cân bằng sơ bộ

Sử dụng dọi tâm quang học để đưa tâm máy trùng với tâm mốc. Điều chỉnh chiều dài chân máy và ốc cân bằng trên đế máy cho đến khi bọt thủy vào giữa.

Bước 4: Lắp máy thu GNSS FARNAV N50

Gắn máy thu N50 lên đế máy hoặc thanh nối dài theo đúng ren kết nối. Siết chắc máy thu, tránh để máy bị nghiêng, lệch hoặc lỏng ren.

Bước 5: Lắp ăng-ten UHF

Nếu sử dụng chế độ UHF Base, kết nối ăng-ten vô tuyến SMA 410–470 MHz vào cổng SMA của máy thu. Vặn ăng-ten vừa đủ chặt, không vặn quá lực để tránh hư ren hoặc đầu nối.

Bước 6: Kết nối nguồn ngoài nếu cần

Khi làm việc trong thời gian dài, có thể kết nối máy thu với pin ngoài hoặc bộ nguồn phù hợp. Cần kiểm tra điện áp, đầu cắm và tình trạng dây trước khi sử dụng.

Bước 7: Bật máy thu

Nhấn giữ nút nguồn trong khoảng 3 giây cho đến khi máy khởi động. Quan sát đèn báo trên mặt trước để kiểm tra trạng thái nguồn, vệ tinh và tín hiệu hiệu chỉnh.

Bước 8: Đo chiều cao ăng-ten

Dùng thước đo chiều cao để đo từ mốc mặt đất đến điểm tham chiếu ăng-ten của máy. Ghi lại chính xác giá trị chiều cao và đơn vị đo để nhập vào phần mềm.

Bước 9: Kết nối bộ điều khiển với máy thu

Bật bộ điều khiển dữ liệu, mở phần mềm đo đạc và kết nối với máy thu N50 qua Bluetooth, Wi-Fi hoặc phương thức kết nối phù hợp.

Bước 10: Cấu hình chế độ UHF Base

Trong phần mềm, chọn chế độ làm việc Base / UHF Base. Thiết lập các thông số cần thiết như tọa độ trạm, chiều cao ăng-ten, tần số UHF, công suất phát, giao thức truyền và định dạng dữ liệu hiệu chỉnh.

Bước 11: Khởi phát trạm Base

Sau khi kiểm tra đầy đủ thông số, tiến hành khởi phát trạm Base. Quan sát trạng thái đèn hiệu chỉnh và kiểm tra máy Rover để bảo đảm đã nhận được dữ liệu hiệu chỉnh RTK.

4. Thông số cần kiểm tra trong phần mềm

Trước khi bắt đầu đo, cần kiểm tra các thông số sau:

5. Lưu ý khi sử dụng

• • Không tháo ăng-ten UHF khi máy đang phát tín hiệu.
• • Không thay đổi tọa độ trạm Base sau khi đã bắt đầu đo.
• • Không di chuyển chân máy hoặc máy thu trong suốt ca đo.
• • Khi thay pin hoặc nguồn ngoài, cần bảo đảm máy không bị tắt đột ngột nếu đang phát trạm.
• • Nếu Rover không nhận được tín hiệu hiệu chỉnh, cần kiểm tra lại tần số, giao thức, công suất phát và khoảng cách làm việc.
• • Nếu kết quả đo không ổn định, cần kiểm tra lại vị trí đặt trạm, chiều cao ăng-ten và điều kiện thu vệ tinh.
• • Khi kết thúc công việc, dừng phát Base trên phần mềm trước, sau đó tắt máy và tháo phụ kiện.

6. Khuyến nghị kỹ thuật

Đối với công việc địa chính, xây dựng hoặc các dự án yêu cầu độ chính xác cao, nên đặt trạm Base trên mốc có tọa độ đã biết. Trường hợp chưa có tọa độ mốc, cần sử dụng phương pháp đo trung bình hoặc xử lý theo quy trình kỹ thuật của đơn vị để bảo đảm độ tin cậy của dữ liệu.

Khi làm việc trong khu vực rộng, địa hình phức tạp hoặc có nhiều vật cản, nên bố trí trạm Base tại vị trí cao, thoáng và trung tâm khu đo để tối ưu phạm vi truyền tín hiệu UHF cho máy Rover.
